Il pixel pitch (o passo tra pixel) è la distanza in millimetri tra i centri di due pixel adiacenti su uno schermo LED. Questo valore è fondamentale perché determina la risoluzione del display e la distanza minima di visione: la regola pratica fondamentale è che 1 mm di pitch corrisponde a 1 metro di distanza di visione ottimale.
Cos'è il Pixel Pitch e Perché Importante
Il pixel pitch (o "passo tra pixel") indica la distanza in millimetri tra i centri di due pixel adiacenti su un display LED. Un P2.6, ad esempio, ha pixel distanti 2.6 mm l'uno dall'altro.
Questo valore determina direttamente tre aspetti critici della tua installazione:
- Risoluzione effettiva: Pixel pitch inferiore = maggiore densità di pixel = immagine più definita
- Distanza minima di visione: Formula base: distanza (metri) = pixel pitch (mm) ÷ 1
- Investimento necessario: Pixel pitch più bassi comportano costi superiori ma qualità visiva maggiore
A Chi È Rivolta Questa Guida
Questa risorsa è progettata per professionisti del settore che devono prendere decisioni tecniche informate:
- System integrator che progettano installazioni LED per clienti corporate o retail
- Società rental che devono scegliere il parco LED wall ottimale per eventi
- Buyer B2B responsabili dell'acquisto di display professionali
- IT manager che gestiscono control room e videowall
- Event manager che necessitano di specifiche tecniche precise per gare d'appalto
Cosa Imparerai in Questa Guida
Al termine della lettura avrai acquisito competenze operative concrete per:
- Calcolare il pixel pitch ottimale per qualsiasi distanza di visione e applicazione
- Comprendere le differenze tra Serie Rental (P1.95, P2.6, P2.9, P3.91) e Serie Fixed Indoor (P1.56, P1.86, P2, P2.5, P3.07)
- Evitare gli errori più comuni nella scelta del pixel pitch (sovradimensionamento o sottodimensionamento)
- Valutare il rapporto costo-beneficio tra diverse configurazioni
- Specificare correttamente i requisiti tecnici nei capitolati d'appalto.
💬 Hai un progetto specifico in mente?
Il nostro team di esperti è disponibile per consulenza tecnica gratuita personalizzata.
Guida Completa al Pixel Pitch LED Wall
Come si Calcola la Densità Pixel di un LED Wall
La densità pixel di un LED wall si calcola con la formula (1000 ÷ Pixel Pitch)² ed esprime quanti pixel sono presenti per metro quadro di display.
Questo valore determina la capacità di riprodurre dettagli fini e la distanza minima di visione.
La Serie Rental Dison nei formati 500×500mm e 500×1000mm copre da P1.95 con 262.467 pixel/m² fino a P4.8 outdoor con 43.403 pixel/m².
Nel mezzo, P2.6 offre 147.929 pixel/m², P2.9 raggiunge 118.906 pixel/m² e P3.91 fornisce 65.445 pixel/m².
La Serie Fixed Indoor con moduli 320×160mm raggiunge densità superiori: P1.53 arriva a 427.350 pixel/m² per control room, P1.86 a 289.184 pixel/m² per corporate premium, mentre P2, P2.5 e P3.07 servono applicazioni retail e showroom. Per installazioni stadium e bordocampo, il formato 960×960mm in P6.67 offre 22.477 pixel/m² ottimizzati per visione a grande distanza con luminosità fino a 10.000 nits.

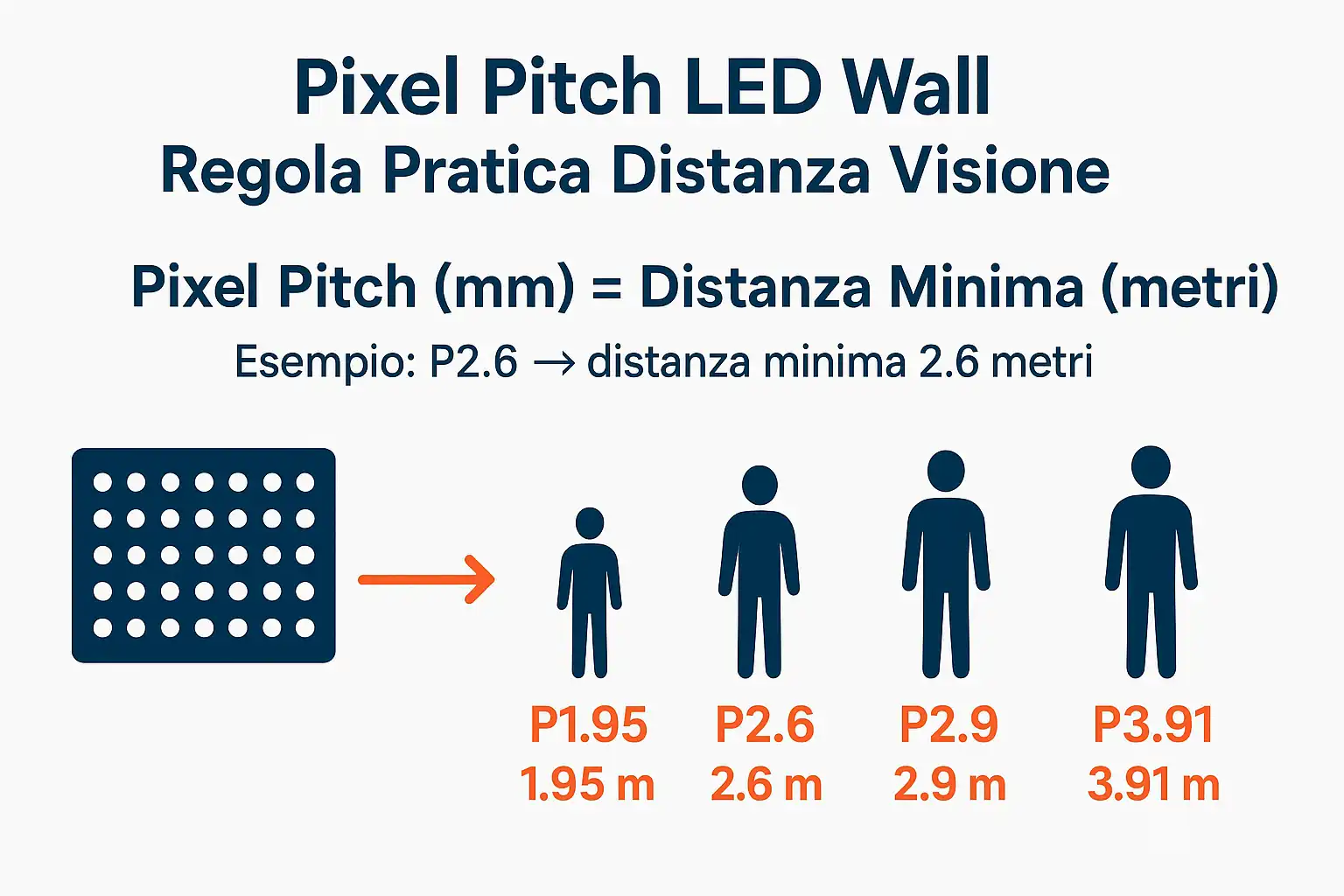

Quale Distanza di Visione per Ogni Pixel Pitch
La distanza minima di visione è il punto oltre il quale l'occhio umano non distingue i singoli LED. La formula è diretta: Distanza Minima (metri) = Pixel Pitch (mm). Un P2.6 richiede quindi minimo 2.6 metri, un P3.91 almeno 3.91 metri.
Per installazioni con visione ravvicinata sotto i 2 metri, la Serie Fixed Indoor offre P1.53 e P1.86 in tecnologia SMD o COB nei formati cabinet 320×640mm, 640×480mm e 640×640mm. Retail, showroom e sale conferenze con visione tra 2 e 3 metri trovano in P2 e P2.5 Fixed la soluzione ottimale per installazioni permanenti.
La Serie Rental domina eventi e applicazioni temporary: P1.95 e P2.6 per fiere e corporate indoor, P2.9 e P3.91 per concerti e grandi eventi sia indoor che outdoor.
Il formato 500×1000mm riduce i tempi di installazione del 30% su superfici oltre 20m².
Per stadi e bordocampo con visione oltre 6 metri, il cabinet 960×960mm P6.67 garantisce luminosità fino a 10.000 nits e protezione IP65 per operatività in qualsiasi condizione.
Differenza tra Tecnologia SMD, COB e MicroLED
La tecnologia SMD monta LED RGB in package separati sulla superficie del PCB ed è disponibile su tutta la gamma Dison: Serie Rental 500×500mm e 500×1000mm da P1.95 a P4.8, Serie Fixed Indoor con moduli 320×160mm da P1.53 a P3.07, e Serie Stadium 960×960mm P6.67. Rappresenta lo standard per rapporto qualità-affidabilità-costo.
La tecnologia COB incapsula i chip LED direttamente nel PCB con resina protettiva ed è disponibile sulla Serie Fixed Indoor da P1.53 a P3.07. Offre uniformità
cromatica superiore del 20%, protezione avanzata contro polvere e urti, e contrasto migliorato con neri più profondi. È la scelta per control room 24/7, retail luxury e corporate dove qualità d'immagine e durabilità sono prioritarie.
MicroLED rappresenta l'evoluzione con luminosità superiore del 30% e consumi ridotti del 20%. Il posizionamento premium ne limita l'adozione a broadcast professionale e installazioni flagship dove le prestazioni massime giustificano l'investimento.
Quando NON Scegliere un Pixel Pitch Fine
Specificare un pixel pitch più fine del necessario è l'errore più costoso nei progetti LED wall. Un P1.53 per una sala conferenze con pubblico a 4 metri non offre beneficio percettibile rispetto a un P2.5: la formula indica che entrambi risultano ottimali oltre la distanza minima, ma il primo richiede budget e processore significativamente superiori.
Il pixel pitch fine aumenta i requisiti del sistema video. Un LED wall 15m² in P1.53 genera oltre 6 milioni di pixel richiedendo un Novastar VX2000 Pro e contenuti nativi superiori al 4K. Lo stesso wall in P2.5 gestisce 2.4 milioni di pixel con un VX600 Pro e contenuti 4K standard, ottimizzando l'investimento
complessivo senza compromessi visibili alla distanza d'uso reale.
Per applicazioni outdoor, P1.95 non esiste in configurazione IP65. Progetti che richiedono alta definizione in esterno devono utilizzare P2.6 outdoor con luminosità 4500-6500 nits. Per bordocampo e stadi, il P6.67 nel formato 960×960mm è progettato specificamente per visione a grande distanza con protezione IP65 frontale e luminosità fino a 10.000 nits.
Tabelle Comparative Pixel Pitch LED Wall
Tabella Pixel Pitch Serie Rental 500×500mm e 500×1000mm
La Serie Rental Dison è progettata per eventi, fiere, concerti e installazioni temporary dove velocità di montaggio e flessibilità sono prioritarie. Disponibile
in due formati cabinet con gli stessi pixel pitch, permette di scegliere tra modularità quadrata 500×500mm e copertura rapida 500×1000mm.
TABELLA 1: SERIE RENTAL INDOOR
|
Pixel Pitch |
Densità (pixel/m²) |
Distanza Minima |
Cabinet 500×500mm |
Cabinet 500×1000mm |
Applicazioni |
|---|---|---|---|---|---|
|
P1.95 |
262.467 |
1.95m |
256×256 px |
256×512 px |
Broadcast, retail premium, fiere luxury |
|
P2.6 |
147.929 |
2.6m |
192×192 px |
192×384 px |
Corporate, fiere standard, showroom |
|
P2.9 |
118.906 |
2.9m |
172×172 px |
172×344 px |
Convention, teatri, sale conferenze |
|
P3.91 |
65.445 |
3.91m |
128×128 px |
128×256 px |
Concerti indoor, eventi grandi |
TABELLA 2: SERIE RENTAL OUTDOOR (IP65)
|
Pixel Pitch |
Densità (pixel/m²) |
Distanza Minima |
LUMINOSITà |
APPLICAZIONI |
|---|---|---|---|---|
|
P2.6 |
147.929 |
2.6m |
4500-5500 nits |
Eventi outdoor premium |
|
P2.9 |
118.906 |
2.9m |
4500-5500 nits |
Festival, concerti outdoor |
|
P3.91 |
65.445 |
3.9m |
4500-5500 nits |
Eventi pubblici, piazze |
|
P4.8 |
43.403 |
4.8m |
4500-5500 nits |
Advertising, grandi distanze |
Nota tecnica: P1.95 non è disponibile in configurazione outdoor IP65. Per alta definizione in esterno, P2.6 outdoor rappresenta la migliore soluzione disponibile con luminosità sufficiente per visibilità in pieno sole.
Tabella Pixel Pitch Serie Fixed Indoor
La Serie Fixed Indoor utilizza moduli 320×160mm assemblati in cabinet 320×640mm, 640×480mm e 640×640mm. Disponibile in tecnologia SMD e COB, è progettata per installazioni permanenti dove la qualità dell'immagine, uniformità cromatica e durabilità 24/7 sono requisiti primari.
TABELLA 3: SERIE FIXED INDOOR (SMD e COB)
|
Pixel Pitch |
Densità (pixel/m²) |
Distanza Minima |
TECNOLOGIA |
APPLICAZIONI |
|---|---|---|---|---|
|
P1.53 |
427.350 |
1.5m |
SMD/COB |
Control room 24/7, broadcast |
|
P1.86 |
289.184 |
1.8m |
SMD/COB |
Corporate premium, retail luxury |
|
P2 |
250.000 |
2m |
SMD/COB |
Showroom, sale riunioni |
|
P2.5 |
160.000 |
2.5m |
SMD/COB |
Retail standard, lobby, reception |
|
P3.07 |
106.044 |
3m |
SMD/COB |
Auditorium, grandi superfici |
TABELLA 4: CONFRONTO SMD vs COB SERIE FIXED
|
Caratteristica |
SMD |
COB |
|---|---|---|
|
Uniformità cromatica |
Standard |
+20% superiore |
|
Protezione superficie |
Standard |
Resina epossidica |
|
Contrasto nero |
Buono |
Eccellente |
|
Durata operativa |
80.000+ ore |
100.000+ ore |
|
Riparabilità |
Singolo LED |
Modulo completo |
|
Applicazione ideale |
Installazioni standard |
Mission-critical 24/7 |
La tecnologia COB è raccomandata per control room, centri operativi e applicazioni dove il display rimane acceso 24/7. L'incapsulamento protettivo riduce significativamente i rischi di guasto da polvere e umidità in ambienti critici.
Tabella Pixel Pitch Serie Stadium e Bordocampo
La Serie Stadium nel formato 960×960mm è progettata specificamente per impianti sportivi dove la distanza di visione supera i 6 metri e la luminosità deve competere con la luce solare diretta. Il pixel pitch P6.67 ottimizza il rapporto tra risoluzione e costo per superfici di grande metratura.
TABELLA 5: SERIE STADIUM 960×960mm
|
Specifica |
Valore |
|---|---|
|
Pixel Pitch |
P6.67 |
|
Risoluzione cabinet |
480×480 pixel |
|
Distanza minima |
7m |
|
Luminosità |
6.500-10.000 nits |
|
Refresh rate |
3.840-7.680 Hz |
|
Protezione |
IP65 |
|
Temperatura operativa |
-30°C a +60°C |
|
Angolo visione |
160° orizzontale, 140° verticale |
TABELLA 6: APPLICAZIONI STADIUM PER TIPOLOGIA IMPIANTO
|
Tipologia Impianto |
Applicazione |
Configurazione Tipica |
|---|---|---|
|
Stadi calcio/rugby |
Maxischermo centrale, bordocampo |
50-200 m² |
|
Palazzetti indoor |
Cubo sospeso 360°, perimetrale |
30-80 m² |
|
Arene concerti |
Fondale palco, schermi laterali |
80-300 m² |
|
Centri sportivi |
Tabelloni, display informativi |
10-30 m² |
Il formato 960×960mm riduce drasticamente il numero di cabinet necessari per grandi installazioni. Un bordocampo da 100m² richiede circa 108 cabinet 960×960mm contro 400 cabinet 500×500mm, semplificando installazione e manutenzione.
Tabella Riepilogativa Tutte le Serie Dison
La gamma completa Dison copre ogni esigenza professionale: dalla massima definizione P1.53 per control room alla grande copertura P6.67 per stadi,
passando per la versatilità rental P1.95-P4.8 per eventi di ogni dimensione.
TABELLA 7: RIEPILOGO COMPLETO GAMMA DISON
|
Serie |
Formato Cabinet |
Pixel Pitch |
Ambiente |
Tecnologia |
|---|---|---|---|---|
|
Fixed Indoor |
320×640 / 640×480 / 640×640 |
P1.53, P1.86, P2, P2.5, P3.07 |
Indoor |
SMD, COB |
|
Rental Indoor |
500×500 / 500×1000 |
P1.95, P2.6, P2.9, P3.91 |
Indoor |
SMD |
|
Rental Outdoor |
500×500 / 500×1000 |
P2.6, P2.9, P3.91, P4.8 |
Outdoor IP65 |
SMD |
|
Stadium |
960×960 |
P6.67 |
Outdoor IP65 |
SMD |
Quando NON Scegliere una Serie
Ogni serie ha limitazioni specifiche che è fondamentale conoscere prima della progettazione. La Serie Fixed Indoor non è adatta per eventi temporary: il peso
dei cabinet e l'assenza di sistema fast-lock rendono montaggio e smontaggio significativamente più lenti rispetto alla Serie Rental.
La Serie Rental non offre pixel pitch inferiori a P1.95. Per applicazioni che richiedono P1.86 o P1.53, la Serie Fixed Indoor è l'unica opzione disponibile.
Inoltre, nessun pixel pitch rental sotto P2.6 è disponibile in configurazione outdoor.
La Serie Stadium P6.67 non è adatta per visione ravvicinata sotto i 6 metri. In palazzetti con prime file a 3-4 metri dal bordocampo, valutare Serie Rental
P3.91 outdoor, o inferiore, per le sezioni più vicine al pubblico.
Domande Frequenti sul Pixel Pitch LED Wall
Il pixel pitch è la distanza in millimetri tra il centro di un pixel LED e il centro del pixel adiacente. Si misura in millimetri e viene indicato con la lettera P seguita dal valore numerico: un display P2.6 ha pixel distanziati 2.6mm l'uno dall'altro. Questo valore determina la densità pixel per metro quadro attraverso la formula (1000 ÷ Pixel Pitch)² e influenza direttamente risoluzione, distanza minima di visione e costo del LED wall.
La formula per calcolare il pixel pitch ottimale è: Distanza minima di visione (metri) = Pixel Pitch (mm). Invertendo la formula, se il pubblico si trova a 3 metri dal display, il pixel pitch massimo consigliato è P3. Nella pratica, è preferibile scegliere un pixel pitch leggermente inferiore per garantire margine di sicurezza.
Per visione a 3 metri, P2.6 o P2.9 della Serie Rental Dison offrono qualità ottimale senza sovradimensionamento.
La Serie Rental nei formati 500×500mm e 500×1000mm è progettata per eventi temporary con sistema fast-lock per montaggio rapido, peso contenuto (6-8 kg per cabinet 500×500mm) e pixel pitch da P1.95 a P4.8. La Serie Fixed Indoor utilizza moduli 320×160mm assemblati in cabinet 320×640mm, 640×480mm e 640×640mm con pixel pitch da P1.53 a P3.07 e tecnologia SMD o COB per installazioni permanenti 24/7 dove qualità d'immagine e durabilità sono prioritarie rispetto alla velocità di installazione.
La tecnologia COB è raccomandata per installazioni fixed che richiedono operatività continua 24/7 come control room, centri operativi e corporate premium. L'incapsulamento dei chip LED nella resina epossidica offre uniformità cromatica superiore del 20%, protezione avanzata contro polvere e umidità, contrasto migliorato e durata operativa estesa a 100.000+ ore. Per eventi
temporary e installazioni rental dove flessibilità e budget sono prioritari, la tecnologia SMD rimane la scelta ottimale.
Il pixel pitch P1.95 richiede LED estremamente ravvicinati che rendono tecnicamente complesso garantire sigillatura IP65 waterproof e gestione termica adeguata per uso esterno.
Le micro-distanze tra i componenti aumentano il rischio di infiltrazioni e il calore generato in condizioni di alta luminosità outdoor non può essere dissipato efficacemente.
Per applicazioni outdoor ad alta definizione, P2.6 con luminosità 4500-5500 nits rappresenta la migliore soluzione disponibile nella Serie Rental Dison.
Per impianti sportivi con visione tipicamente oltre 6-10 metri, la Serie Stadium Dison nel formato 960×960mm con pixel pitch P6.67 è la soluzione ottimizzata.
Offre luminosità fino a 10.000 nits per visibilità in pieno sole, protezione IP65 frontale per resistenza agli agenti atmosferici, e risoluzione 480×480 pixel per cabinet sufficiente per replay, tabelloni e pubblicità dinamica. Il formato grande riduce il numero di cabinet necessari: 108 unità per 100m² contro 400 con formato 500×500mm.
Il formato 500×500mm pesa 6-8 kg per cabinet e permette handling da singolo operatore, eccellendo in configurazioni custom e geometrie non standard.
Il formato 500×1000mm pesa 12-15 kg ma dimezza il numero di cabinet necessari, riducendo tempi di installazione del 30% su superfici superiori a 20m² e minimizzando le giunzioni orizzontali visibili in applicazioni broadcast. Entrambi i formati sono disponibili con gli stessi pixel pitch indoor (P1.95-P3.91) e outdoor (P2.6-P4.8).
La scelta del processore dipende dalla risoluzione totale del LED wall. Per installazioni fino a 2 milioni di pixel (es. 15m² in P3.91), il Novastar VX400 Pro è sufficiente. Per risoluzioni tra 2 e 4 milioni di pixel (es. 15m² in P2.6), è necessario il VX600 Pro. Installazioni ad alta risoluzione oltre 4 milioni di pixel (es. 15m² in P1.53) richiedono VX1000 Pro o VX2000 Pro.
Sottodimensionare il processore compromette refresh rate e qualità video, sovradimensionarlo spreca budget senza benefici.
Il costo di un LED wall professionale varia significativamente in base a pixel pitch, tecnologia e serie. Pixel pitch più fini richiedono più LED per metro quadro e quindi investimento superiore:
un P1.53 COB può costare 3-4 volte un P3.91 SMD a parità di superficie. Oltre ai cabinet, il budget deve includere processore video, struttura di supporto, cablaggio e installazione.
Per un preventivo accurato basato sulle specifiche del progetto, il team tecnico Dison fornisce consulenza gratuita e dimensionamento personalizzato.
La durata operativa di un LED wall professionale dipende dalla tecnologia e dalle condizioni d'uso. I display SMD raggiungono tipicamente 80.000-100.000 ore operative prima che la luminosità scenda al 50% del valore iniziale. La tecnologia COB estende questa durata oltre 100.000 ore grazie alla migliore dissipazione termica e protezione dei chip.
In condizioni reali, un LED wall utilizzato 12 ore al giorno può operare per oltre 15-20 anni prima di richiedere sostituzione dei moduli.
Strumenti e Risorse
Guida Rapida alla Scelta per Settore
Ogni settore ha esigenze specifiche che orientano la scelta del pixel pitch e della serie. Il retail luxury richiede massima definizione per valorizzare prodotti in vetrina: P1.53 o P1.86 Fixed COB con visione sotto i 2 metri. Le catene retail standard con budget ottimizzato trovano in P2.5 Fixed SMD il compromesso ideale tra qualità e investimento.
Il settore corporate si divide tra sale riunioni con P2-P2.5 Fixed per presentazioni quotidiane e lobby reception dove P1.86 COB crea impatto premium.
Le control room richiedonoesclusivamente COB per operatività 24/7 senza interruzioni, privilegiando P1.53 per massima densità informativa.
Eventi e rental hanno esigenze opposte: massima velocità di montaggio con Serie Rental 500×500mm per configurazioni variabili, formato 500×1000mm per grandi superfici oltre 50m² dove il risparmio tempo giustifica il peso maggiore. Lo sport professionale con visione oltre 6 metri trova nella Serie Stadium P6.67 la soluzione nativa con luminosità 10.000 nits e IP65.
Errori di Capitolato da Evitare
Nei capitolati tecnici per gare d'appalto, alcuni errori ricorrenti compromettono il progetto o gonfiano inutilmente il budget. Richiedere "pixel pitch P1.5 o inferiore" per auditorium con visione a 8 metri dimostra scarsa competenza tecnica e attira offerte sovradimensionate.
Specificare "tecnologia LED ultima generazione" senza indicare SMD, COB o MicroLED lascia spazio a interpretazioni che favoriscono il ribasso qualitativo.
Meglio scrivere "tecnologia COB per installazione fixed 24/7" o "SMD per applicazione rental temporary".
Omettere il formato cabinet crea problemi logistici: "LED wall 4×3 metri P2.6" può essere realizzato con 48 cabinet 500×500mm o 24 cabinet 500×1000mm, con implicazioni diverse su peso struttura, tempi installazione e manutenzione futura. Specificare sempre formato e quantità cabinet nel capitolato.
Workflow Progettazione LED Wall
Un progetto LED wall professionale segue un workflow in 5 fasi. La prima fase è il sopralluogo: misurare distanze di visione, verificare condizioni ambientaliidentificare vincoli strutturali ed elettrici. Senza dati reali, qualsiasi specifica è approssimativa.
La seconda fase è il dimensionamento: applicare la formula distanza-pixel pitch, calcolare superficie necessaria, determinare risoluzione totale e processore richiesto.
La terza fase è la selezione: scegliere serie (Rental/Fixed/Stadium), tecnologia (SMD/COB) e formato cabinet in base a requisiti operativi.
La quarta fase è la validazione: verificare peso totale vs capacità struttura, consumo elettrico vs disponibilità, accessibilità per manutenzione.
La quinta fase è la documentazione: preparare specifiche tecniche complete, layout cabinet, schema cablaggio e piano installazione. Solo a questo punto il progetto è pronto per preventivo definitivo.
Richiedi Consulenza Tecnica
Il team tecnico Dison supporta system integrator, rental company e buyer B2B in ogni fase del progetto. La consulenza pre-vendita è gratuita e include analisi requisiti, dimensionamento pixel pitch, selezione serie e formato, calcolo processore necessario e preventivo dettagliato.
Per progetti complessi con specifiche particolari, offriamo sopralluogo tecnico, progettazione layout cabinet, supporto installazione e formazione operatori.
L'assistenza post-vendita garantisce supporto tecnico continuativo, ricambi disponibili e aggiornamenti firmware per processori Novastar.
Contattaci per una valutazione tecnica del tuo progetto. Risposta garantita entro 24 ore lavorative con proposta personalizzata basata sulle tue esigenze specifiche.
